陕西通过式抛丸清理机清理室的结构特点?

发布日期:2016-08-04 作者: 点击:

陕西通过式抛丸清理机的清理室的室体为钢板,型钢焊接结构,内衬有高铬耐磨护板防护。抛丸清理室的两侧与上,下面共装有4台抛丸器总成,抛丸器的布置经过计算机三维动态模拟,所有布置的角度,位置均匀由计算机设计确定,而且经过多次的实践经验总结,达到一种比较理想的抛射效果。每组抛丸器都跟工件运行方向成一定角度,保证对被清理工件进行全面的抛丸清理,并在覆盖所有需清理工件的基础上,尽量减少弹丸的空抛,从而最大限度地提高了弹丸的利用率,减少了对清理室内防护板的磨损。

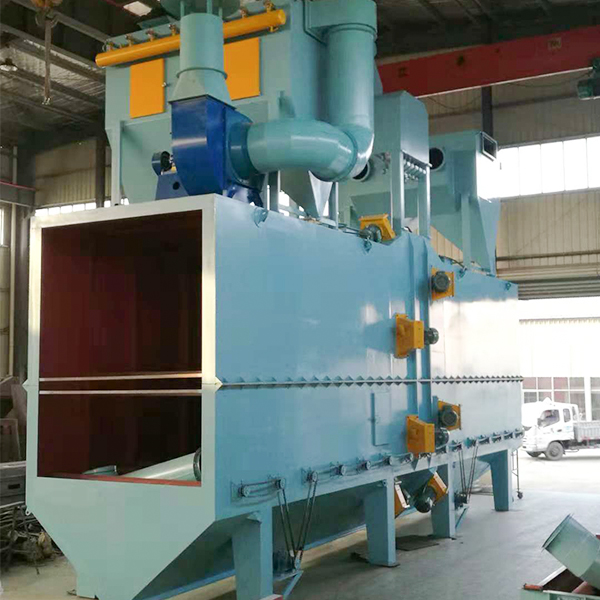

陕西通过式抛丸清理机

抛丸清理室附室为钢板,型钢焊接结构。它们跟清理室一起形成密闭的工件清理空间。辅室部分内壁(靠近抛丸室)采用高耐磨橡胶板进行防护,所有板护都可以很方便地进行更换。前后密封式内个设计有至少5道性橡胶帘密封,组成迷宫密封结构。

清理室体:该设备主要由前辅室,抛丸室,辊道输送机构弹丸循环装置,维修平台,除尘系统及电控系统等组成。

抛丸清理室:为板,型钢焊接结构,具足够的强度和硬度,室体形状,尺寸及抛丸器的安装位置与方向均通过三维优化设计及动态仿真后确定,从而很好的保证了工件的清理的效果,最大限度地发挥设备的效能,清理室内主抛射区用轧制Mn13耐磨护板防护,耐磨性能好,经久耐用,使用寿命可达12000 小时以上。防护板的固定螺母是采用高铬包铸制成的。室体内底面设有格栅,格栅上部主抛射区内设有带孔眼高铬特种耐磨铸铁板防护,防止弹丸打坏格栅,漏斗和下部螺旋输送器,使用寿命长(考虑此设备的特点,抛丸热区采用轧制Mn护板防护寿命达12000小时以上。)

耐磨护板能保护室壁不受磨损,延长清理室使用寿命,经处理的高铬耐磨护板具有很高的冲击韧性,能充分利用弹丸反射动能,继续有效地打击工件表面,有利用提高清理质量与清理效率。

清理室内地坪上没有格栅,便于维修人员行走与安全,抛丸部位区的格栅上放置带孔的高铬耐磨护板,防止较大块状物及飞边,毛刺进入漏斗,纵向螺旋输送器,横向螺旋输送器及提升机,确保弹丸的正常循环和设备正常工作。

抛丸器基座与室壁间采用定位销及通孔螺栓固定,并且在抛丸器与室体连接之间加垫优质的减震橡胶垫。

抛丸器的护板,采用积木式搭压结构,采用坚固耐用的包铸螺母结构,并切在抛射热区均匀为上压板,更换很方便。陕西通过式抛丸清理机一般位置的护板是结构相同的边沿密封式护板,抛射区护板叠压其他护板并为上下边沿密封左右为斜面密封,因更换抛射热区的护板不会影响其他护板。
